Projeniz için Doğru Kuvars Tüp Boyutunu Nasıl Seçersiniz?

Doğruyu seçmek kuvars cam tüp boyut, uygulamanızla dört parametrenin eşleştirilmesini gerektirir: dış çap (OD), duvar kalınlığı, uzunluk ve malzeme kalitesi. Dördünü de doğru yapın ve kuvars tüp fırını , UV lambası, yarı iletken difüzyon sistemi veya kızılötesi ısıtıcı, spesifikasyonda güvenilir bir şekilde perfveyamans gösterecektir. Bunlardan birini (özellikle basınçlı veya vakumlu bir sistemdeki duvar kalınlığını) gözden kaçırırsanız tüp çatlayabilir, çökebilir veya termal olarak bozulabilir. Bu kılavuz, kaynak kullanımında mühendisler, satın alma yöneticileri ve laboratuvar teknisyenleri için yapılveırılmış bir seçim çerçevesi sağlar. erimiş kuvars or erimiş silika tüpü Endüstriyel ve bilimsel uygulamalara yönelik ürünler.

Seçim süreci beş adımı takip eder: (1) termal ve kimyasal ortamı tanımlayın, (2) gerekli dış çap ve deliği belirleyin, (3) basınç veya vakum görevi için minimum duvar kalınlığını hesaplayın, (4) doğru olanı seçin kuvars boru dereceli (şeffaf, düşük OH, sütlü veya renkli) ve (5) tedarikçinizle birlikte stok durumunu ve teslim süresini teyit edin. kuvars cam boru tedarikçisi . Her adım aşağıda referans verileri ve çalışılmış örneklerle ayrıntılı olarak ele alınmaktadır.

Kuvars Cam Tüp Ürün Yelpazesi: Altı Stveart içinm

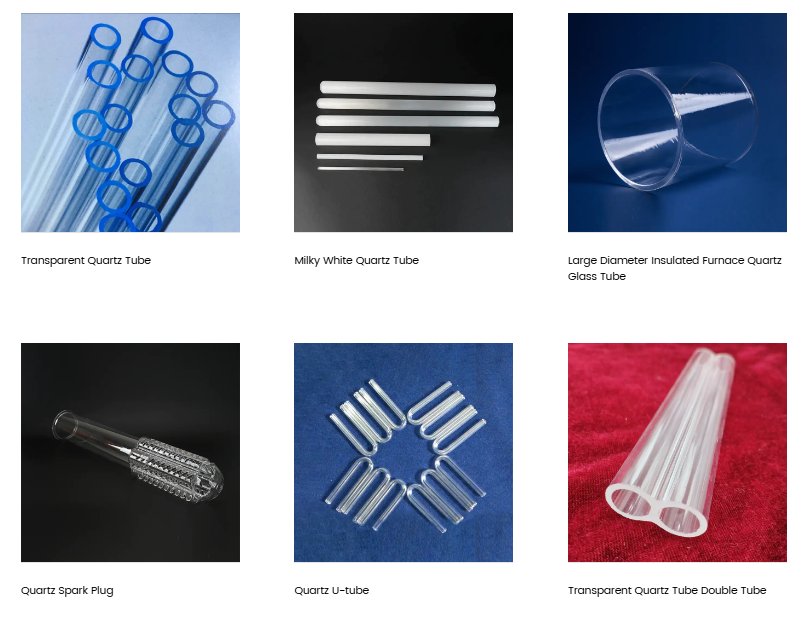

Aşağıdaki resim Yancheng Mingyang'ın altı temsili ürün formunu göstermektedir. kuvars cam tüp aralık. Her form, stveart şeffaf borulardan karmaşık çift delikli ve U boru geometrilerine kadar farklı bir uygulama gereksinimini karşılar.

Gösterilen ürün yelpazesinden: Şeffaf Kuvars Tüp (sol üst, mavi uçlu) — stveart şeffaf erimiş silika tüpü UV lambalarda, yarı iletken fırınlarda ve optik cihazlarda kullanılan, SiO2 içeriği %99,9'un üzerinde ve optik geçirgenliği %93'ün üzerinde olan. Sütlü Beyaz Kuvars Tüp (üst ortada) — füzyon sırasında kontrollü kabarcıklanmayla üretilen, dağınık radyasyon dağıtımının gerekli olduğu kızılötesi ısıtma uygulamaları için optimize edilmiş yarı saydam (opak) tüp. Büyük Çaplı Yalıtımlı Fırın Kuvars Cam Boru (sağ üst) — geniş çaplı yüksek sıcaklık kuvars tüpü difüzyon fırını ve CVD reaktörü uygulamaları için 1200°C'ye kadar sürekli hizmet. Kuvars Buji (sol altta) — Mingyang tesisinin ikincil işleme kapasitesini gösteren hassas işlenmiş kuvars bileşeni. Kuvars U-tüpü (alt orta) – bükülmüş kuvars boru ısı eşanjörü ve devridaim sıvısı sistemi uygulamaları için. Şeffaf Kuvars Tüp Double Tube (sağ alt) — koaksiyel çift delikli cam boru UV sterilizasyon lamba düzenekleri ve özel kimyasal reaktörler gibi tek bir gövdede iki bağımsız sıvı veya gaz kanalı gerektiren uygulamalar için.

Adım 1: Termal ve Kimyasal Ortamı Tanımlayın

Herhangi bir boyut belirtmeden önce işletim ortamını tanımlayın. Kuvars camı borosilikat camdan farklı performans gösterir ( yüksek borosilikat cam yaklaşık 820°C'de yumuşar; erimiş kuvars 1665°C'de yumuşar), dolayısıyla ilk soru, uygulamanın gerçekten kuvars gerektirip gerektirmediği veya kimya laboratuvarlarında yüksek borosilikat ölçüm kaplarında, üçgen şişelerde ve üçgen şekilli hunilerde kullanılan borosilikat camın yeterli olup olmadığıdır. Çalışma sıcaklığı sürekli olarak 500°C'yi aşarsa veya termal şok bekleniyorsa (hızlı ısıtma/soğutma döngüleri), kuvars doğru seçimdir.

Kimyasal uyumluluk ikinci çevresel faktördür. Kuvars cam tüp hemen hemen tüm asitlere (hidroklorik, sülfürik, nitrik, hidroflorik hariç) ve çoğu organik solvente karşı dayanıklıdır, bu da onu kimya endüstrisi boru hatlarında aşındırıcı ortam dağıtımı için stveart seçim haline getirir. Tıbbi ve laboratuvar bağlamlarında biyouyumluluğu, onu sterilizasyon ekipmanı ve analitik cihazlar için uygun hale getirir. Hidroflorik asit veya sıcak fosforik asit içeren uygulamalar, PTFE kaplı borular gibi alternatif malzemeler gerektirir.

Adım 2: Uygulamanız için Dış Çapı ve Deliği Belirleyin

Dış çap (OD), uyması gereken bağlantı parçası, flanş veya fırın deliği tarafından tahrik edilir. Delik (iç çap, ID), sıvı veya gaz akış hızı veya borudan geçmesi gereken bileşen (bir ısıtma elemanı veya optik fiber ön kalıbı gibi) tarafından tahrik edilir. Aşağıdaki yatay çubuk grafik, her bir ana uygulama kategorisi için en yaygın OD aralıklarını göstermektedir. kuvars boru .

Tablo, yarı iletken fırın tüpü uygulamalarının, fırın tüpü deliği içinde 150 mm, 200 mm ve 300 mm'lik silikon levha partilerini barındırma ihtiyacından dolayı, 50 mm'den 200 mm'ye kadar en geniş dış çap aralığını gerektirdiğini ortaya koymaktadır. Bu, en büyük ve en zorlu segmenttir. yüksek sıcaklık kuvars tüpü ürünlerdir ve tipik olarak yukarıdaki ürün görüntüsünde gösterilen gibi büyük çaplı yalıtımlı fırın kuvars cam tüpleri gerektirir. UV antiseptik lambalar ve halojen kızılötesi ısıtıcı tüpler, yapısal yük kapasitesinden ziyade sıkı dış çap toleransı ve mükemmel UV iletiminin birincil seçim kriterleri olduğu dar çaplı ucu (sırasıyla 8–25 mm ve 10–20 mm) işgal eder. Laboratuvar ve fiber optik ön kalıp destek tüpleri orta bir aralığı (4–30 mm) kapsar ve çoğu zaman en sıkı boyutsal toleransları gerektirir; hassas optik uygulamalar için tipik olarak ±0,1 mm'lik dış çap toleransı. Kimyasal reaktör boru hatları, akış hızına ve reaktör ölçeğine bağlı olarak, günlük tedarikte 15 mm'den 100 mm'ye kadar en geniş pratik aralığı kapsar. için özel kuvars boru Stveart aralıkların dışındaki gereksinimler için Yancheng Mingyang, onaylanmış boyut kontrolü ile spesifikasyona göre çizim ve işleme sunar.

Adım 3: Basınç ve Vakum Görevi için Minimum Duvar Kalınlığını Hesaplayın

Duvar kalınlığı güvenlik açısından en kritik boyuttur. kuvars tüp seçim. Belirtilenin altında duvar kalınlığı, iç basınç altında tüpün yırtılmasına veya dış vakum altında çökmesine neden olur. Aşağıdaki formül (cam malzemeler için uyarlanmış ASME B31.3 kimyasal tesis borularından) ihtiyatlı bir ilk tahmin sağlar:

t_min = (P x DÇ) / (2 x SP)

P = iç gösterge basıncı (MPa), OD = dış çap (mm), S = erimiş kuvars için izin verilen gerilim (oda sıcaklığında sürekli yük için yaklaşık 7 MPa; 800°C'nin üzerinde %50 azaltın). Kırılgan kırılma modundan dolayı kuvars için en az 4x güvenlik faktörü önerilir.

• Örnek 1 (UV lamba zarfı): OD = 20 mm, iç basınç yaklaşık olarak atmosferik (0 gauge). Minimum duvar: 1,0–1,5 mm stvearttır. Birincil etken, basınç değil, mekanik kullanım sağlamlığıdır.
• Örnek 2 (basınçlı kimyasal reaktör, 0,3 MPa): Dış Çap = 50 mm, P = 0,3 MPa, S = 7 MPa. t_min = (0,3 x 50) / (2 x 7 0,3) = 15/14,3 = 1,05 mm. 4x güvenlik faktörü uygulayın: minimum duvar = 4,2 mm. Standart kullanılabilirlik için 5 mm duvar belirtin.
• Örnek 3 (yarı iletken difüzyon fırını, 0,01 Pa'ya kadar vakum): Çökme baskısı hakimdir. 100 mm'lik bir dış çap tüpü için, vakum hizmetine yönelik minimum duvar, sonlu elemanlar analiziyle doğrulandığı gibi genellikle 3-4 mm'dir. Danışmak kuvars cam boru tedarikçisi vakum dereceli duvar kalınlığı onayı için.

For kuvars tüp fırını Atmosfer basıncındaki uygulamalarda duvar kalınlığı öncelikle termal gradyan yönetimiyle belirlenir: daha ince duvarlar sıcaklığı daha hızlı dengeler (daha düşük termal stres) ancak daha az mekanik dayanıma sahiptir. Standart atmosferik fırın tüpleri için, OD 50–100 mm için 2–3 mm duvar kalınlığı tipiktir.

Adım 4: Uygulamanız için Doğru Kuvars Derecesini Seçin

Hepsi değil kuvars cam tüp dereceler değiştirilebilir. Derece, her biri belirli uygulamalardaki performansı etkileyen hidroksil (OH) içeriğini, iletim spektrumunu, kabarcık yoğunluğunu ve yüzey kaplamasını belirler. Aşağıdaki radar grafiği, altı seçim kriterine göre dört ana notu karşılaştırmaktadır.

Radar grafiği, en yaygın olarak tedarik edilen üç kuvars tüp kalitesi arasındaki dengeleri vurgulamaktadır. Şeffaf yüksek OH kuvars (ürün görselinde mavi uçlu tüpler olarak gösterilmektedir) UV iletimi ve optik berraklık açısından üstündür; bu da onu standart seçim haline getirir UV kuvars tüpü antiseptik lambalar, UV LED ambalajı, UV kaynaşmış kuvars küvetler gibi uygulamalar ve UV Kuvars Plaka bileşenler. Bununla birlikte, nispeten yüksek hidroksil içeriği (tipik olarak 150-300 ppm OH), onu yüksek basınçlı cıva lambaları veya 2,72 mikrondaki OH emiliminin lambanın erken kararmasına neden olduğu metal halojenür HID kaynakları için uygunsuz hale getirir. Düşük-OH dehidroksillenmiş erimiş silika tüpü OH içeriği 10 ppm'nin altında olan ve vakumlu dehidroksilasyon yoluyla elde edilebilen 5 ppm'nin altında olan ürünler, düşük OH ekseninde en yüksek puanı alır ve tüpün IR radyasyonunu tüm hizmet ömrü boyunca verimli bir şekilde iletmesi gereken HID lamba zarfları, halojen lamba tüpleri ve uzak kızılötesi kuvars tüp ısıtıcı uygulamaları için doğru seçimdir. Sütlü (opak) kuvars tüp Üstün dağınık IR emisyonu karşılığında UV ve görünür iletimi tamamen feda eder, bu da onu tüp yüzeyi boyunca eşit ısı dağılımının gerekli olduğu kızılötesi uzak kızılötesi kuvars tüp ısıtıcıları ve karbon fiber kuvars ısıtıcı düzenekleri için tercih edilen kalite haline getirir. Hem düşük OH hem de sütlü kaliteler, şeffaf kuvarsla aynı mükemmel termal direnci ve kimyasal direnci korur. Yarı iletken CVD tüpleri gibi SiO2 içeriğinin %99,9'un üzerinde doğrulanmasını gerektiren uygulamalar için, kuvars pota uygulamalar veya erimiş kuvars rods laboratuvar kuvars pota destekleri olarak kullanılır — tedarikçiden analiz sertifikası (CoA) belgeleri talep edilmelidir.

Adım 5: Uzunluk Toleransı, Boyut Standartları ve Özel Özellikler

Standart kuvars cam tüpler 1000 mm, 1500 mm ve 2000 mm uzunluklarda sağlanır. ±1 mm toleranslı kesim uzunlukları standarttır; hassas optik ve yarı iletken uygulamalar için ek teslim süresiyle daha sıkı toleranslar (±0,5 mm veya daha iyi) mevcuttur. Aşağıdaki çizgi grafik, boyut toleransı gerekliliklerinin standart bir üretim tesisinde pratik dış çap aralığı kullanılabilirliğini nasıl etkilediğini göstermektedir.

Çizgi grafik, kuvars tüp tedarikinde temel bir değiş tokuşu göstermektedir: boyutsal tolerans gereklilikleri sıkılaştıkça, hassas çekme ve taşlama işlemlerinin sınırlamaları nedeniyle ulaşılabilir maksimum dış çap azalır. Standart tolerans sınıfında (±1 mm), 200 mm'ye kadar dış çaplar mevcuttur; tüm yarı iletken fırın tüpü ve büyük kimyasal reaktör uygulamalarını kapsar. Optik dereceli toleransta (±0,2 mm), pratik maksimum dış çap yaklaşık 80 mm'dir ve bu, çoğu laboratuvar ve optik fiber ön kalıp destek tüpü uygulamasını kapsar. Yarı iletken sınıfı toleransta (±0,1 mm), maksimum dış çap 50 mm civarındadır; bu, kırılgan bir malzeme üzerinde bu düzeyde hassasiyet elde etmek için gereken yoğun taşlama ve cilalama işlemlerini yansıtır. için özel kuvars boru Büyük dış çap ile sıkı toleransı birleştiren gereksinimler (örneğin, özel bir MOCVD reaktörü için ±0,2 mm toleranslı 150 mm dış çap tüpü) 4-8 haftalık uzatılmış teslim süreleri tipiktir ve proje planlamasında dikkate alınmalıdır. Yancheng Mingyang, müşterilerin işlevsel gereksinimlerini karşılayan minimum tolerans sınıfını belirlemelerine yardımcı olmak, teslimat süresini gereksiz yere uzatan ve tedarik maliyetini artıran aşırı spesifikasyonlardan kaçınmak için boyutsal spesifikasyonlar konusunda mühendislik danışmanlığı sunmaktadır.

Uygulamaya Özel Kuvars Tüp Seçimi Referansı

Aşağıdaki tablo, dört adımlı seçim çerçevesini en yaygın kuvars cam tüp uygulamaları için hızlı başvuru kılavuzunda birleştirir. Standarttan tüm ürün genişliğini kapsar yüksek saflıkta kuvars cam tüp and kuvars cam çubuk özel ısıtma ve optik ürünlere yönelik bileşenler.

Tüplerin Ötesinde Kuvars Cam Ürünleri: Genişletilmiş Ürün Yelpazesi

iken kuvars cam tüp and cam boru Ürün yelpazesinin çekirdeğini oluşturan ürünler, Yancheng Mingyang tamamlayıcı uygulama ihtiyaçlarına hizmet eden geniş bir kuvars ve özel cam ürünleri portföyü sunmaktadır. Bunlar şunları içerir: kuvars cam çubuks Optik ve yapısal uygulamalar için (kaynaşmış kuvars çubuklar ve kuvars kristal çubuklar), kuvars cam levha and kuvars cam pencere vakum odaları ve optik düzenekler için paneller, UV Kuvars Plaka and UV Yuvarlak Kuvars Plaka Delikli fotolitografi ve UV kürleme sistemleri için ve UV Sigortalı Kuvars Küvetler ve spektroskopi ve analitik cihazlar için kuvars küvet dikdörtgen formatları.

Isıtma ürünleri segmentinde şirket, halojen ısıtıcı kızılötesi tüpler, uzak kızılötesi kuvars tüp ısıtıcı meclisler ve karbon fiber kuvars ısıtıcı and kuvars karbon fiber kızılötesi ısıtma tüpü endüstriyel proses ısıtma uygulamalarına yönelik ürünler. Bu ısıtma ürünleri, kızılötesi emisyon verimliliğini en üst düzeye çıkarmak için sütlü ve düşük OH kuvars tüp sınıflarından yararlanır. Laboratuvar ve bilimsel araştırma uygulamalarına yönelik ürün yelpazesi şunları içerir: laboratuvar kuvars potası and silika pota laboratuvarı ürünler, opak erimiş silika potası kristal büyümesi için ve temizle kuvars pota Eriyiğin görsel olarak izlenmesini gerektiren prosesler için çeşitler. Özel öğeler şunları içerir: kuvars cam aletleri , yüksek borosilikat measuring cup , üçgen şekilli huni ve üçgen şişe kimyası cam eşyalar — standart laboratuvar cam malzemeleri ile yüksek performanslı kuvars segmentleri arasında köprü oluşturur.

Şirket ayrıca tedarik ediyor ses şifa aletleri dahil kristal şarkı söyleyen kase , Kristal Simya Kaseleri , Kuvars Kristal Diyapazon , Kristal Şarkı Söyleyen Üçgen , Kristal Arp ve Kristal Şarkı Söyleyen Kutsal Kase ürünler — tedavi ve müzik enstrümanı kullanımı için yüksek saflıkta erimiş kuvars camın akustik rezonans özelliklerinden yararlanan büyüyen bir uygulama alanı.
