Erimiş Silika Isı İletkenliği: Değerler, Sıcaklık Trendleri ve Satın Alma Notları

Bir fırın imalatçısı bir zamanlar 120 mm'lik şeffaf kuvars tüpün ısıl iletkenliğini sordu ve bir öğleden sonra üç farklı yanıt aldı: 1,3, 1,38 ve 2,6 W/(m·K). Üçü de dürüsttü. Birincisi oda sıcaklığı katalog hattından, ikincisi 25 °C'de ölçülen bir el kitabı değerinden ve üçüncüsü kızılötesi radyasyonun sessizce ısı transferine katıldığı 900 °C'de şirket içi bir testten geldi.

Kısa cevap, erimiş silikanın termal iletkenliğinin oda sıcaklığında yaklaşık 1,38 W/(m·K) olmasıdır; bu, paslanmaz çeliğin ve küçük bir yoğun alümina fraksiyonunun kabaca ellide biri kadardır. Katı oksit camlar arasında en düşük değerlerden biridir ve sabit kalmaz: sıcaklık arttıkça sayı artar ve kabaca 500 °C'nin üzerinde ısının artan bir kısmı kafes titreşimi yerine camın içinden geçen ışınım yoluyla taşınır.

Bu tek cümle mühendislik sonuçlarının çoğunu yönlendiriyor. Düşük iletkenlik, duvar boyunca dik eğimler, yavaş ısınma ve ısının koyduğunuz yere yakın kalması anlamına gelir. Bu aynı zamanda, 3 kW'lık bir lambaya bakan bir kuvars pencerenin bir yüzünün sıcak, diğer yüzünün ise nispeten soğuk olduğu anlamına gelir; bu, eğim malzemenin hayatta kalabileceği seviyeyi aşana kadar kullanışlıdır. Aşağıda rakamlar, sıcaklıkla nasıl değiştikleri ve bir satın alma siparişi yayınlanmadan önce erimiş silika üreticisiyle neyin onaylanması gerektiği anlatılmaktadır.

Erimiş Silika Termal İletkenliği: Alıcıların Gerçekte Kullandığı Sayılar

Berrak erimiş silika, standart referanslarda 25 °C'de 1,38 W/(m·K) olarak belirtilir ve sınıfa, hidroksil içeriğine ve test yöntemine bağlı olarak yaklaşık 1,3 ila 1,4 W/(m·K) pratik çalışma bandı bulunur. Borosilikat 3.3 camı 1.2'ye yakın, soda-kireç düz camı 1.0'a yakın, yoğun %96 alümina 20 ila 25'e yakın ve 304 paslanmaz çelik 16'ya yakın. Bakır, kabaca 400'e yakın, aynı konuşmanın parçası değil.

İletkenlikle karıştırılan rakam termal yayılmadır ve bu karışıklık gerçek tasarım hatalarına neden olur. İletkenlik, birim eğim altında birim kalınlıktan ne kadar ısının geçtiğini tanımlar. Yayılma, bir sıcaklık değişiminin vücutta ne kadar hızlı ilerlediğini açıklar. Erimiş silika için yayılma kabaca 0,85 mm²/s'ye ulaşır; bu, 6 mm'lik bir duvar için 40 saniye civarında bir termal tepki süresi anlamına gelir. Bir kuvars pencere, baktığı her şeyin sıcaklığına anında uyum sağlamaz ve bu gecikme genellikle satın aldığınız mülktür.

Bu sayıları dekoratif olmaktan ziyade kullanışlı kılan iki alışkanlık var. Öncelikle her zaman değerin hangi sıcaklıkta ölçüldüğünü sorun, çünkü 1000 °C'lik bir fırın duvarına uygulanan oda sıcaklığı rakamı ısı akışını olduğundan düşük gösterecektir. İkincisi, birimleri düz tutun: 1 W/(m·K) yaklaşık 6,93 BTU·inç/(ft²·saat·°F)'ye eşittir, dolayısıyla İngiliz birimlerinde 9,6 fiyat veren bir tedarikçi, metrik olarak 1,38 fiyat veren bir tedarikçiyle aynı malzemeyi tanımlıyor.

1,38 W/(m·K) değerini, sıcak bölgeyi tasarladığınız sayı olarak değil, oda sıcaklığı başlangıç ​​noktası olarak kabul edin.

Değer Neden Düşük: Serbest Elektronları Olmayan Amorf Bir Ağ

Isı katılarda iki yolla hareket eder: serbest elektronlar ve fononlar olarak bilinen kafes titreşimleri. Metallerde bol miktarda serbest elektron bulunur, bu nedenle bakır 400 W/(m·K) değerine ulaşır. Erimiş silikanın aslında hiçbiri yoktur, bu nedenle tüm yük, düzensiz bir silikon-oksijen ağı boyunca seyahat eden fononların omuzlarına düşer. Burada amaç düzensizliktir. Si-O tetrahedral düzenlemesindeki her sapma bir fononu dağıtır ve onun ortalama serbest yolunu kısaltır ve kısa ortalama serbest yollar doğrudan düşük iletkenliğe dönüşür.

Erimiş silikanın kristal kuvarstan bu kadar farklı davranmasının nedeni de budur. Kuvars kristali düzenli olduğundan fononlar daha uzağa gider ve iletkenliği kristal yönüne bağlı olarak kabaca 6 ila 10 W/(m·K) değerine ulaşır. Erimiş silika izotropiktir: her yönde tek bir değer, endişelenecek eksen yoktur. Bir tasarımcı için bu izotropi küçük bir hediyedir, çünkü çekilmiş bir tüp, preslenmiş bir disk ve işlenmiş bir plakanın tümü, yönelimden bağımsız olarak ısıyı aynı şekilde iletir.

Aile İçindeki Sayıyı Ne Harekete Geçirir?

Saflık yapıdan daha az önemlidir. Ticari berrak erimiş silika tipik olarak %99,9 SiO₂'nin üzerindedir ve kalan kısım iletken yollar oluşturmak için çok küçüktür. Ölçülen değeri değiştiren şey hidroksil içeriği, kabarcık popülasyonu ve parçanın termal geçmişidir. Alev füzyonuyla yapılan yüksek hidroksil malzeme birkaç yüz ppm OH taşırken, elektrikle kaynaşmış ve sentetik düşük OH dereceleri 10 ppm'nin altına düşer. Bu farklılıklar oda sıcaklığında iletkenliği çok az etkiler, ancak kızılötesi iletimi değiştirir, bu da yüksek sıcaklıkta parçadan ne kadar ısı yayıldığını değiştirir.

Kabarcıklar küçük boşluklar gibi davranır. Oldukça kabarcıklı bir opak kalite, ışığı dağıtır ve aynı zamanda ısı yollarını da keser ve etkili iletkenliği, kararlı durum testinde biraz daha düşük okunabilir. Bu fark etrafında bir termal tasarım planlamayın. Kabarcık sınıfı ilk olarak kalite ve optik bir özelliktir, ikincisi ise termal bir özelliktir.

Kaplama ayrı bir konuşmadır. Yansıtıcı veya emici bir kaplama, yüzey enerji dengesini ve dolayısıyla parçanın ulaştığı sıcaklığı değiştirir, ancak alttaki silikanın toplu iletkenliğini değiştirmez. Bir tedarikçi kaplama sonrasında farklı bir iletkenlik bildirdiğinde, malzeme özelliğini değil sistem ölçümünü açıklamaktadır.

Erimiş silika, ısıyı yalnızca fononlar aracılığıyla iletir, dolayısıyla kimyasal saflık değil yapısal bozukluk, iletkenliğini 1,38 W/(m·K) yakınında tutar.

Erimiş Silika Isı İletkenliği ve Sıcaklık

Her sıcak bölge tasarımı eninde sonunda aynı soruyu sorar: 800 °C sıcaklıkta bu sayıya ne olur? Yaklaşık 500 °C'nin altında artış mütevazıdır ve çoğunlukla kafes etkisi gösterir; malzeme genişledikçe fonon taşınması biraz daha verimli hale gelir. Bu noktanın üzerinde, kalınlık boyunca ışınım aktarımı, ölçülen ısı akışına katkıda bulunur ve görünür iletkenlik daha hızlı yükselir.

Pratik okuma, oda sıcaklığında 1,38 olarak derecelendirilen bir parçanın, bir difüzyon fırınının çalışma bölgesinde 2,0 ila 2,4 W/(m·K) gibi davranabileceğidir; bu, aynı duvar kalınlığı için ısı akışında %45 ila %70'lik bir artış anlamına gelir. Büyük çaplı bir fırın borusunda bu, mekanik tasarımı nadiren değiştirir, ancak ısıtıcı bölgelerinin ve ısınma rampalarının arkasındaki termal modeli değiştirir. Yalıtımı boyutlandıran veya yalnızca katalog rakamlarını kullanarak soğuk yüzey sıcaklıklarını tahmin eden mühendisler, kayıpları daha az tahmin etme eğilimindedir.

Kalınlığa bağımlılık ise ikinci tuzaktır. İnce bir disk, kalın bir bloğa kıyasla birim hacim başına ısıyı yüzeyleri boyunca daha etkili bir şekilde yayar; dolayısıyla 2 mm'lik bir plaka ve 30 mm'lik bir blok, aynı test evinden farklı görünen değerler verebilir. İki tedarikçiyi karşılaştırdığınızda, benzer geometriyi ve benzer sıcaklığı karşılaştırın, aksi takdirde karşılaştırma anlamsız olur. Kızılötesi ısıtıcı zarfları ve gözetleme camı düzenekleri gibi parçalar için, gerçek servis sıcaklığındaki değeri ve mümkünse kullanılan yöntemi isteyin.

Yaklaşık 1100 °C'nin üzerinde termal tartışma, devitrifikasyona göre önceliğini kaybetmeye başlar. Çoğunlukla alkali veya taşıma artıklarından kaynaklanan yüzey kirlenmesiyle tohumlanan kristobalit oluşumu, hem yapıyı hem de termal genleşme davranışını değiştirir. Tahmin edilebileceği gibi 900 °C'de ısı ileten bir malzeme, 1200 °C'de uzun süre bekletildikten sonra artık aynı malzeme değildir.

Servis sıcaklığındaki iletkenliğe sahip sıcak bölgeler tasarlayın ve 800 °C civarındaki oda sıcaklığı rakamının iki katına yakın bir değer bekleyin.

Gerçek Parçaların İçinde Düşük İletkenlik Ne Yapar?

Sayılar yalnızca bir bileşenle eşleştiklerinde kullanışlı hale gelir. Aynı 1,38 W/(m·K), bir pencerede, bir fırın borusunda, bir potada ve bir ısıtıcı zarfında çok farklı davranışlara neden olur, çünkü geometri, ne kadar ısının, ne kadar az malzemeden geçmesi gerektiğine karar verir.

Pencereler, Gözetleme Camları ve Görünüm Pencereleri

Görüntü alanı, üzerinde büyük bir sıcaklık farkı bulunan ince bir duvardır. Düşük iletkenlik, radyant yükün aşırı olmaması koşuluyla dış yüzü bir O-halkası veya grafit conta için yeterince soğuk tutar. Parçayı genellikle bozan şey mutlak sıcaklık değil eğimdir ve 5 mm'lik bir disk, 25 mm'lik bir diske göre çok daha zorlu bir ortamda hayatta kalır çünkü daha ince bölüm aynı iç gerilimi oluşturamaz. Cilalı yüzeyler ayrıca zemin yüzeylerinden farklı şekilde yayılır, böylece görsel olarak benzer iki pencere farklı sıcaklıklarda çalışabilir.

Yüksek Saflıkta Kuvars Pencere ve Cam Plaka Görüntü alanı ve fırın uygulamaları için yüksek saflıkta kuvars pencere, ince, sağlam duvarların önemli olduğu yerlerde termal şok direnci ve optik iletim sunar. Ürünü Görüntüle →

Fırın Boruları ve Proses Gömlekleri

Yatay veya dikey bir fırın tüpünde, ısı dış unsurlardan gelir ve levhaya veya numuneye ulaşmak için duvardan geçmesi gerekir. Düşük iletkenliğe sahip bir duvar bu aktarımı yavaşlatır, bu da boru boyunca termal profili yumuşatır ve eşit olmayan ısıtıcı bölgelerinin cezasını azaltır. Bu denge, duvardan yavaş yayılmanın sürecin ne kadar hızlı ilerleyebileceğini sınırladığı, hızlanma ve soğuma sırasında ortaya çıkar. 200 mm ve 300 mm'lik fırın uygulamaları için duvarın ayrıca binlerce döngü boyunca boyutsal olarak sabit kalması gerekir; bu da iletkenlikten ziyade termal genleşme sorunudur.

Fırın ve Lamba Uygulamaları için Şeffaf Kuvars Tüp Düşük hidroksil içeriğine ve yüksek geçirgenliğe sahip yüksek saflıkta kuvars tüp, termal stabilite ve geometrinin önemli olduğu fırın ve lamba kullanımlarına uygundur. Ürünü Görüntüle →

Kristal Büyümesinde Potalar

Silikon eriyiğini tutan erimiş silika potası, bir kap kadar bir ısı transfer cihazıdır. Duvarın, yükün ve çekmenin termal stresine direnirken, eriyiği doğru sıcaklıkta tutmak için yeterli ısıyı sağlaması gerekir. İletkenlik düşük olduğundan pota duvarı, ısıtıcı ile eriyik arasındaki termal direncin önemli bir parçası haline gelir ve bu direnç, pota etrafındaki fırın tasarımının bu kadar ayrıntılı olmasının nedenlerinden biridir.

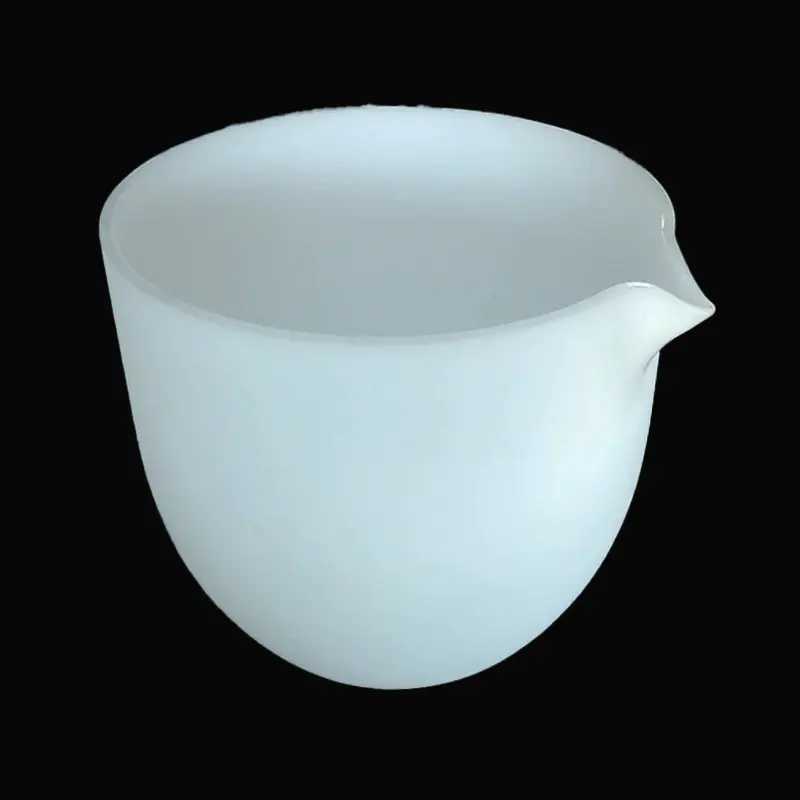

Güneş Silikonu için Yüksek Saflıkta Kuvars Pota Güneş enerjisi sınıfı monokristalin silikon için yüksek saflıkta erimiş kuvars pota, yüksek sıcaklıkta eriyik muhafazası için yüksek boyutsal doğrulukla 14–28 inç boyutlarında mevcuttur. Ürünü Görüntüle →

Kızılötesi Isıtıcı Zarfları

Bir karbon fiber veya tungsten filamanının etrafındaki kuvars tüpün alışılmadık bir görevi vardır: filamanın yerel sıcak noktasından kurtulurken radyal enerjiyi dışarı doğru aktarması gerekir. Düşük iletkenlik, tüp yüzeyinin filaman sıcaklığını çok yakından takip etmesini engeller ve aynı özellik, kapakların ve kabloların bulunduğu tüpün uçlarını daha soğuk tutar. Isıtıcı üreticileri genellikle iletkenlikten ziyade 1 ila 4 µm banttaki iletimle ilgilenir, ancak termal rakam yine de boru boyunca uç bağlantı parçalarına ne kadar ısı iletileceğini belirler.

Düşük iletkenlik size serin bir dış yüzey ve daha yumuşak bir termal profil kazandırır ve rampa süresi ve soğutma hızı açısından sizi şarj eder.

Termal Şok: İletkenlik ve Genişlemenin Buluştuğu Yer

İletkenlik tek başına asla bir parçayı bozmaz. Genişlemeyle birlikte bir parçayı kırar. Termal şok direncinin standart değeri, gücün Poisson oranına göre ayarlanan modül ve genleşme katsayısının çarpımına oranıdır. Erimiş silika için bu hesaplama, tolere edilebilir anlık sıcaklık farkının 1000 K'ye yakınına ulaşır. Genleşme katsayısı kabaca on altı kat daha yüksek olan soda-kireç camı için aynı hesaplama 60 K'ye yakındır.

Bu zıtlık, bir kuvars tüpün 1000 °C'lik bir fırından parçalanmadan oda havasına çıkarılabilmesinin, soda-kireç kavanozunun ise bulaşık makinesi döngüsüne dayanamamasının nedenidir. İtibarın bazen gerçekliğin ötesine geçmesinin nedeni de budur. Değer figürü mükemmel bir yüzey varsayar ve gerçek parçalar taşlama izleri, çizikler, kaynak parçaları ve kirlilik taşır. Dikkatsiz bir boru çekiciden kaynaklanan derin bir çizik, gücü yerel olarak azaltır ve 1000 K'lık bir marjı 200 K'lık bir marja dönüştürebilir.

Duvar Kalınlığı Neden Kuralı Değiştirir?

Kalın duvarlar daha fazla ısı depolar, aynı soğutma altında daha dik eğimler geliştirir ve bu nedenle ince duvarlara göre daha küçük sıcaklık farklarında arızalanır. 900 °C'lik bir işleme uygun ağır duvarlı kuvars manşon, aynı malzemenin 10 mm'lik bölümünün tolere edemeyeceği kadar hızlı bir soğumayı tolere edebilir. Yayılma rakamının asıl kazandığı yer burasıdır: Isı duvardan ne kadar yavaş geçerse, iç kısım soğuk kalırken yüzey o kadar uzun süre sıcak kalır ve aralarında oluşan gerilim de o kadar büyük olur.

Tavlama diğer kaldıraçtır. Fabrikasyon parçalar alevle çalışma, bükme ve işlemeden kaynaklanan artık gerilimi taşır. Tavlama noktasına yakın uygun bir tavlama döngüsü, parça hizmete girmeden önce bu gerilimi azaltır ve bu, varsaymak yerine açıkça belirtmeye değer ayrıntılardan biridir.

Erimiş silika, genleşme katsayısı çok küçük olduğundan aşırı termal şoklara karşı dayanıklıdır, ancak yüzey hasarı ve ağır duvarlar bu marjın çoğunu sessizce ortadan kaldırır.

Düşük İletkenliğin Yardımcı Olduğu ve Acı Verdiği Yerler

Isının kalmasını veya yavaşça hareket etmesini istediğiniz yerde yardımcı olur. Bir ısıtıcı plaka üzerindeki kuvars laboratuvar malzemesi yavaşça ısınır ve numuneyi temas noktasında yakmaz. Kuvars yalıtım ara parçaları, sıcak bir bölgenin soğuk bir düzeneğe sızmasını önler. Lambaların ve sensörlerin önündeki kuvars pencereler, sıcak bir ortamı hassas bir ortamdan izole ediyor ve düşük iletkenlik, yüksek yumuşama noktasının yanı sıra bu görevin bir kısmını da taşıyor.

Isıtılmaya ihtiyaç duyulan her yer acıyor. Bir kilovatın küçük bir kısmını bile emen yüksek güçlü bir optik pencere, ısıyı açıklığın ortasında biriktirir çünkü çerçeve ısıyı yeterince hızlı boşaltamaz. Elektronikte, erimiş kuvarsın çok düşük iletkenliği, yüksek güçlü devre alt katmanları için kötü bir seçim olmasının nedenlerinden biridir; bu, genel referans malzemesinde bile belirtilen bir sınırlamadır. Lazer optiği de aynı sorunla karşı karşıyadır: soğurma merkezi ısıtır, iletim yavaştır ve ortaya çıkan eğim dalga cephesini bozar veya sonunda parçayı çatlatır.

Hızlı Bir Karşılaştırma Tablosu

Tabloyu yan taraftan okumak çoğu zaman aşağı doğru okumaktan daha faydalıdır. Kaynaşmış silika ile paslanmaz çelik arasındaki boşluk, çelik flanşla eşleşen kuvars tüpün bağlantı yerinde neden bir sıcaklık adımı geliştirdiğini ve bu bağlantı yerindeki contanın neden flanş yüzeyinden farklı bir sıcaklık gördüğünü açıklıyor. Arayüzün bu adım göz önünde bulundurularak tasarlanması, çeşitli sızıntı ve çatlak flanş kategorilerini ortadan kaldırır.

Kaynaşmış silikayı iyi bir yalıtkan yapan aynı düşük iletkenlik, onu zayıf bir ısı yayıcı yapar; bu nedenle, ısının taşınmasını mı yoksa tutulmasını mı istediğinizi malzemeyle eşleştirin.

Tedarikçi Veri Sayfasını Yanıltılmadan Okumak

Üç ölçüm ayrıntısı, kullanılabilir bir veri sayfasını pazarlama hattından ayırır. Birincisi yöntemdir. Kararlı durum korumalı sıcak plaka testi doğrudur ancak yavaştır ve konveksiyon ve kenar kayıpları nedeniyle yüksek sıcaklıkta güvenilmez hale gelir. Lazer flaş, küçük bir disk üzerindeki yayılımı ölçer ve yoğunluğu ve özgül ısıyı kullanarak dönüştürür; bu hızlıdır ve yüksek sıcaklıkta iyi çalışır ancak bu iki giriş için iyi değerlere bağlıdır. Geçici sıcak tel arada bulunur.

İkinci detay ise rakamın gerçek mi yoksa görünen iletkenlik mi olduğudur. Görünen değerler gözenekler arasındaki radyasyonu, kabarcıkları ve numune kalınlığını içerir ve sıcaklıkla birlikte gerçek kafes değerinden daha hızlı yükselirler. 900 °C'de 2,5 W/(m·K) rapor eden bir tedarikçi, 25 °C'de 1,38 rapor eden bir tedarikçiyle çelişmiyor; farklı sıcaklıklarda farklı fizik rapor ediyorlar.

Üçüncü detay ise nottur. Elektriksel füzyon, alevli füzyon ve sentetik yollar, farklı hidroksil seviyeleri, farklı kabarcık popülasyonları ve biraz farklı termal davranışlar üretir. Sınıfı, hidroksil bandını ve test sıcaklığını belirtmeyen bir veri sayfası, tasarım yapamayacağınız bir veri sayfasıdır.

Teklifleri Karşılaştırmadan Önce Yapmaya Değer Kontroller

• Birimleri onaylayın, çünkü İngiliz ölçü levhalarında BTU·in/(ft²·hr·°F) belirtilir ve sayılar yedi kat daha büyük görünür.
• İletkenliği yalnızca 25 °C'de değil, servis sıcaklığınızda da sorun.
• Kabarcık içeriği görünen değerleri değiştirdiğinden numunenin berrak mı, yarı saydam mı yoksa opak mı olduğunu sorun.
• Değerin dökme malzeme için mi yoksa kaplanmış veya metalize parça için mi geçerli olduğunu doğrulayın.
• Parça 2 µm'nin üzerinde kızılötesi radyasyon görüyorsa hidroksil sınıflandırmasını isteyin.
• Artık gerilim gerçek termal şok performansını etkilediğinden, fabrikasyon parçalarda tavlama koşulunu isteyin.

Bu soruların hiçbiri düşmanca değil. Yetkili bir erimiş silika tedarikçisi, yanıtların çoğunu dosyada bulunduracaktır ve tereddüt edenler, size proses kontrolleri hakkında yararlı bir şeyler anlatıyor olacaktır.

İletkenlik rakamı yalnızca bir yöntem, bir sıcaklık ve adlandırılmış bir derece ile birlikte geldiğinde anlamlıdır.

Derecenin Prosesle Eşleştirilmesi: Yarı İletken, Fotovoltaik, Laboratuvar, Optik

Sınıf seçimi, termal özelliklerin kirlenme kontrolünü karşıladığı yerdir ve termal gereksinim nadiren tek başına belirleyici faktördür. Yarı iletken fırın çalışmalarında alkali içeriği, kabarcık sınıfı ve boyutsal tolerans genellikle tercihi yönlendirir ve iletkenlik modele ikincil girdi olarak girer. Kızılötesi iletiminin önemli olduğu veya sıcaklıkta gaz çıkışının minimum düzeyde olması gereken durumlarda düşük hidroksil dereceleri tercih edilir.

Fotovoltaik potalar farklı bir dengeyle karşı karşıyadır. Duvarın erimiş silikonla temasa ve tekrarlanan termal döngülere dayanması gerekir ve duvarın termal direnci fırın tasarımının bir parçasıdır. Saflık ve iç yüzey durumu hakimdir ancak iletkenlik yine de yük aracılığıyla sıcaklık profilini şekillendirir.

Laboratuar kapkacakları maliyet eğrisinin diğer ucunda yer alır. Bir kuvars beher veya parçalama tüpü temel olarak kimyasal inertliğe ve yüksek bir yumuşama noktasına ihtiyaç duyar ve standart berrak erimiş silika her ikisini de sağlar. Yüksek hidroksil malzemesi burada tamamen kabul edilebilir ve bir beher için düşük hidroksil derecesinin belirtilmesi genellikle değer katmadan maliyete katkıda bulunur.

Dalga boyu bandına göre bölünmüş optik parçalar. Derin ultraviyole pencereler, ultraviyole plakalar ve kızılötesi plakalar iletkenliğe göre değil iletim bandına göre seçilir, ancak lazer gücü veya lamba gücü arttığında termal rakam önemlidir. Bir kilovat ışının yüzde birkaçını emen bir pencere merkezde ısınıyor ve malzemenin düşük iletkenliği, jantın onu kurtarmadığı anlamına geliyor. Bu durumlarda tasarım düzeltmesi, farklı bir derece yerine genellikle daha büyük bir açıklık, daha ince bir disk veya kenar soğutma gibi mekaniktir.

Önce saflığa, geçirgenliğe ve toleransa göre dereceyi seçin, ardından termal tasarımın hala kapalı olup olmadığını kontrol etmek için iletkenliği kullanın.

Erimiş Silika Üreticisi İçin Kaynak Soruları

Kuvars satın almak sac satın almak gibi değildir. Hidroksil seviyesinde, kabarcık sayısında ve tavlama uygulamasındaki küçük farklılıklar, bir parçanın servis sırasındaki davranışını değiştirir ve bu farklılıklar fotoğrafta görünmez. Aşağıdaki sorular, süreci kontrol eden bir üreticiyi, stokta ne varsa ileten bir tüccardan ayırır.

1. Bu kalite için hangi üretim yolunu kullanıyorsunuz ve hangi hidroksil bandına giriyor?
2. Adı geçen test yöntemi ile servis sıcaklığımdaki ısıl iletkenliği sağlayabilir misiniz?
3. Bu ürün için hangi kabarcık sınıfı ve maksimum kabarcık boyutu geçerlidir ve ürün nasıl denetlenir?
4. Hangi boyutsal toleranslar standarttır ve bunları sıkıştırmanın maliyeti nedir?
5. Fabrikasyon parçalar tavlanıyor mu ve çevrim parametrelerini sağlayabilir misiniz?
6. Tavsiye ettiğiniz maksimum sürekli servis sıcaklığı nedir ve hangi atmosferde?
7. Temiz odaya giriş için temizlik ve paketleme yapıyor musunuz, yoksa tek seçenek standart paketleme mi?
8. Standart stok ve özel imalat için tipik teslimat süreniz nedir?
9. Gönderiyle birlikte bir analiz sertifikası verebilir misiniz ve bu neleri kapsar?
10. Gelen muayenede başarısız olan bir parçayı nasıl halledersiniz?

Bunları numune almadan önce sorun, sonra değil. Üçüncü soruyu özel bir inceleme yöntemiyle ve beşinci soruyu gerçek döngü numaralarıyla yanıtlayan bir tedarikçi, genellikle kendi bünyesinde şekillendirme ve tavlama yapan bir üreticidir. Bir toptancı genellikle genel bilgilerle yanıt verir ve teknik ayrıntılar için sizi orijinal tesise yönlendirir; bu, hangi rolden satın aldığınızı bildiğiniz ve buna göre fiyatlandırdığınız sürece sorun değildir.

Pratik bir nokta daha var. Çok büyük tüplerin, kalın duvarlı manşonların ve büyük potaların nakliyesi ve varışta incelenmesi zordur. Parçanın sandıkta nasıl desteklendiğini, ambalajın iade edilebilir olup olmadığını ve onunla birlikte hangi belgelerin taşınacağını önceden sorun. Nakliye sırasında meydana gelen hasarların ele alınması, gelen muayene tezgahınıza ulaştığında tam olarak bir üretim hatası gibi görünür.

Fiyat sormadan önce hidroksil bant, kabarcık sınıfı, tavlama verileri ve yüksek sıcaklık iletkenliği isteyin.

Uygulamada Maliyet, Teslimat Süresi ve Sipariş Büyüklüğü

Bu kategorideki fiyat üç değişkeni izler: hammadde kalitesi, üretim karmaşıklığı ve denetim düzeyi. Standart şeffaf borular ve uzunluğa kesilmiş çubuklar, teslim süreleri kısa olan ticari ürünlerdir. Sıkı düzlüğe sahip hassas taşlanmış bir plaka veya özel çubuk ve pencere montajı, işleme süresi, tavlama döngüleri ve verim kaybı nedeniyle farklı bir maliyet aralığına girer.

Sipariş büyüklüğü, ilk kez alıcıları şaşırtacak şekilde davranıyor. Küçük miktarlardaki özel parçalar, kurulum ağırlıklı olduğundan parça başına pahalıdır. Büyük miktarlardaki standart parçalar parça başına ucuzdur ancak teknik özelliklerin daha sonra değişmesi durumunda envanter riski taşırlar. Çoğu proje için mantıklı orta yol, prototip oluşturmak için mütevazı miktarda standart bir kalite ve ardından tasarım dondurulduktan sonra özel bir çalışmadır.

Maliyetin Sessizce Biriktiği Yer

• Tolerans daraldıkça verim düştüğü için geniş çaplı borularda daha sıkı duvar toleransı.
• Farklı eritme uygulamaları gerektiren ve daha az tedarikçiye sahip olan düşük hidroksil dereceleri.
• Yüzey kalitesinin genellikle malzemeden daha pahalı olduğu pencerelerde optik cilalama.
• Fırın süresini tüketen ve taşıma adımlarını artıran karmaşık fabrikasyon parçaların tavlanması.
• Yarı iletken müşterileri için temiz oda paketleme ve dokümantasyon.
• Küçük siparişlerde malzeme maliyetine rakip olabilecek uzun tüpler için nakliye ve kasalama.

Teslim süresi genellikle aynı mantığı izler. Stok boyutları gün içinde gönderilir. Özel kesme ve taşlama bir ila üç hafta ekler. Özel şekillendirme, tavlama ve optik son işlem çok daha fazlasını ekleyebilir ve darboğaz nadiren ham camdan ziyade son işlem kuyruğudur. Bir programa erken rezervasyon yaptırmanın hiçbir maliyeti yoktur ve daha sonra acele ücretlendirme yapılmasını önler.

Kuvars satın alımındaki maliyet aşımlarının çoğu, hammaddenin kendisinden değil, toleransların daraltılmasından ve bitirme adımlarının eklenmesinden kaynaklanmaktadır.

Gelen Quartz Üzerinde Basit Şirket İçi Kontroller

Çoğu sorunu tespit etmek için termal laboratuvara ihtiyacınız yoktur. Mal girişindeki bir avuç kontrol, önemli arızaları tespit edecek ve rutin oluşturulduktan sonra parça başına birkaç dakika sürecektir.

1. Çapraz polarizörlerin altını, özellikle kıvrımların ve contaların yakınında kalan gerilim kalıpları açısından inceleyin.
2. Parlak bir arka ışık kullanarak kabarcık sayısını ve maksimum kabarcık boyutunu kararlaştırılan sınıfa göre kontrol edin.
3. Ovallik hem uyumu hem de termal davranışı etkilediğinden duvar kalınlığını çevre etrafındaki dört noktadan ölçün.
4. Uç kareliğini ve uzunluğunu çizime göre kontrol edin ve göz yormak yerine kaydedin.
5. Sızdırmazlık yüzeylerinde termal şok arızalarının genel kaynağı olan çizikler, taşlama izleri ve taşıma talaşları olup olmadığına bakın.
6. Optik parçalar için görsel netliğe güvenmek yerine iletimi belirtilen dalga boyunda doğrulayın.
7. Analiz sertifikasının teslim edilen lot numarasıyla eşleştiğini doğrulayın.

Sonuçları kaydedin. Bir parça altı ay hizmette başarısız olduğunda, kabarcık sayımlarını ve stres gözlemlerini içeren bir mal girişi kaydı, her türlü hatırlamadan daha değerlidir. Bu aynı zamanda tedarikçiye, şikayet ile düzeltme arasındaki döngüyü kısaltacak somut bir araştırma olanağı da sağlar.

Çapraz polarizörler, arka ışık ve bir çift pergel, varışta önemli olan şeylerin çoğunu yakalar.

SSS: Erimiş Silika Termal İletkenliği

Erimiş silikanın oda sıcaklığında ısıl iletkenliği nedir?

25 °C'de yaklaşık 1,38 W/(m·K), normal ticari dereceler kabaca 1,3 ile 1,4 arasındadır. Yayılma, herhangi bir anlamlı malzeme değişiminden ziyade derece farklılıklarını ve ölçüm yöntemini yansıtır.

Erimiş silikanın termal iletkenliği sıcaklıkla artar mı?

Evet. Kafes katkısı kademeli olarak artar ve kabaca 500 °C'nin üzerinde bir ışınım bileşeni görünür değere eklenir. 800 °C'ye gelindiğinde birçok ölçüm, kalınlığa ve yüzey kalitesine bağlı olarak 2,0 ila 2,4 W/(m·K) değerine ulaşır.

Erimiş silika iyi bir ısı yalıtkanı mıdır?

Diğer katılarla karşılaştırıldığında evet. İletkenliği borosilikat camınkine yakın ve kabaca paslanmaz çeliğin on ikide biri kadardır. Silika elyaf battaniye gibi amaca yönelik izolasyonla karşılaştırıldığında zayıf bir yalıtkandır çünkü elyaf ürünü havayı hapseder ve katı madde tutmaz.

Erimiş silika termal iletkenliği, erimiş kuvars termal iletkenliği ile aynı mıdır?

İki isim çoğu ticari bağlamda aynı amorf silika malzemesini tanımlar, dolayısıyla değer aynıdır. Tedarikçiler arasında farklılık gösteren şey kalite, hidroksil seviyesi ve rakamın ölçüldüğü sıcaklıktır.

Hidroksil içeriği sayıyı nasıl etkiler?

Ancak oda sıcaklığında. Yüksek sıcaklıkta, yüksek hidroksil malzemesi kızılötesini daha güçlü bir şekilde emer, bu da ısının kafes boyunca iletilmek yerine parça boyunca ne kadar yayıldığını değiştirir. Kızılötesi optikler ve sıcak pencereler için hidroksil sınıflandırması iletkenlik rakamının kendisinden daha önemlidir.

1000 °C'lik bir fırını modellemek için 1,38 W/(m·K) kullanabilir miyim?

Doğrudan değil. Oda sıcaklığı değerinin kullanılması, aralığın sıcak ucundaki ısı akışının tahmin edilmesinin altında olacaktır. Çalışma sıcaklığında ölçülen veya enterpole edilen bir değer kullanın ve rakamın doğru mu yoksa görünen iletkenlik mi olduğunu doğrulayın.

Neden iki tedarikçi aynı ürün için farklı değerler teklif ediyor?

Genellikle test sıcaklığı, test yöntemi, numune kalınlığı veya yüzey durumu nedeniyle. Bazen fark derecedir. Birinin yanlış olduğu sonucuna varmadan önce her tedarikçiden yöntemi ve sıcaklığı isteyin.

Kaplama erimiş silikanın termal iletkenliğini değiştirir mi?

Hayır, dökme malzeme değişmez. Kaplama, yüzeyin ne kadar radyant enerji emdiğini veya yansıttığını değiştirir; bu da parçanın ulaştığı sıcaklığı ve dolayısıyla gözlemlediğiniz ısı akışını değiştirir. Bu bir sistem etkisidir, maddi bir özellik değil.

Isı yalıtımı için kuvars parça ne kadar kalın olmalıdır?

Kalınlık, izin verilen ısı kaybından, mevcut alandan ve parçanın tolere edebileceği eğimden kaynaklanır. İletkenlik düşük olduğundan, yüzeylerdeki radyasyon ve konveksiyon devreye girdiğinde kalınlık eklemek sezginin önerdiğinden daha az yardımcı olur, bu nedenle hesaplama tahmin etmekten ziyade yapmaya değer.

Yüksek sıcaklığa dayanıklı bir yapısal parça için hangi kaliteyi talep etmeliyim?

Saflık, kabarcık sınıfı ve maksimum servis sıcaklığından başlayın, ardından çalışma sıcaklığında iletkenliği kontrol edin. Çoğu yapısal sıcak bölge parçası için, belgelenmiş hidroksil bandı ve tavlama verileriyle birlikte standart bir net kalite yeterlidir.

Erimiş silikanın termal iletkenliğine ilişkin hemen hemen her anlaşmazlık, sıcaklık ve test yöntemi masaya yatırıldığında ortadan kalkar.

Sayıları Parçaya Geri Getirmek

Yararlı özet kompakttır. Erimiş silika, oda sıcaklığında yaklaşık 1,38 W/(m·K) sıcaklıkta ısı iletir, radyasyon katkıda bulunduğunda 800 °C'ye kadar 2,0 ila 2,4'e tırmanır ve bu düşük iletkenliği, sıradan camı yok edebilecek söndürmelere dayanacak kadar küçük bir termal genleşme katsayısıyla eşleştirir. Bu üç gerçek birlikte, malzemenin neden fırın tüplerinde, vitrinlerde, potalarda, ısıtıcı zarflarda ve laboratuvar gereçlerinde göründüğünü ve neden aynı üç olgunun onu ısı yayma rollerinde sınırladığını açıklıyor.

Satın alma tarafı da aynı derecede kompakt. Servis sıcaklığınızdaki değeri sorun, hangi yöntemle üretildiğini sorun, hangi kaliteye uygun olduğunu sorun, parçanın nasıl tavlandığını sorun. Bu dört soruyu ayrıntılarıyla yanıtlayan bir tedarikçinin onaylı listede tutulması gerekir çünkü yanıtlar katalog kopyalamadan ziyade süreç kontrolünü gösterir. Kabarcık sınıfından paketlemeye kadar diğer her şey, termal tasarımın sağlam olması durumunda takip eden ayrıntılardır.

Servis sıcaklığı değerini, yöntemi ve kaliteyi kağıt üzerinde alın; termal tasarım, e-tabloda olduğu gibi fırında da dayanacaktır.
